　　一、彎管流量計系統構成

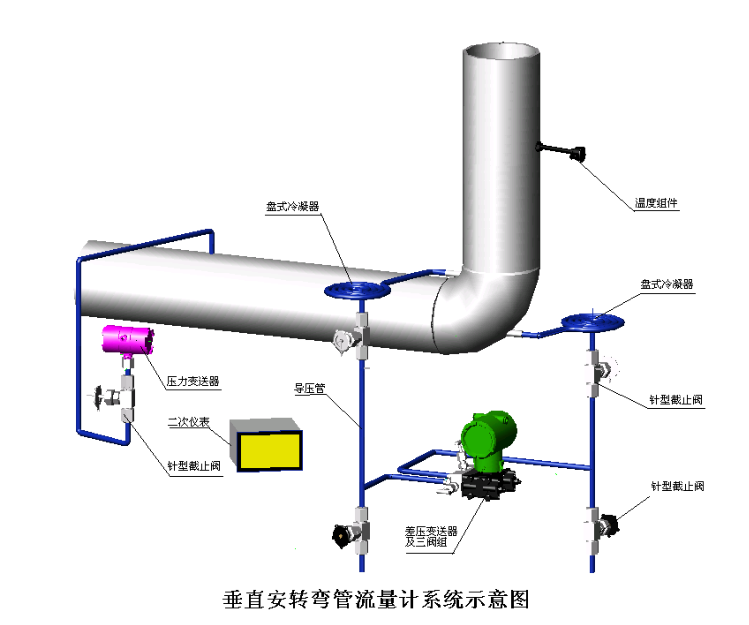

　　彎管流量計屬于差壓式流量計的一種，其系統構成如下圖(以90彎管傳感器為例)：其中彎管傳感器、差壓變送器是系統必不可少的部分。壓力變送器、溫度組件（可以是Pt100鉑電阻或其和溫度變送器的組合）可根據測量介質、工況條件和實際生產要求而相應取舍。

　　二、彎管傳感器的分類和結構示意圖

　　彎管傳感器依靠流體的離心慣性力來測量流量的，90和135彎管傳感器是安裝在工藝管道的轉彎處，替換原有的彎頭，。90和135彎管傳感器依轉彎所形成平面的不同分成垂直用彎管傳感器（轉彎發生于一個鉛垂面上）和水平用彎管傳感器（轉彎發生于一個水平面上）。垂直用彎管傳感器又按安裝具體方位細分為正壓測在上的彎管傳感器和負壓測在上的彎管傳感器，需要說明的是測量蒸汽和水等液體時這兩種垂直用彎管傳感器外形時一致的，制作安裝沒有特殊意義。但對于測量空氣、煤氣等氣體介質制造時是有區別的，必須明確說明。90其外形結構見圖如下，彎管45方向上焊接的一小段直管稱之為取壓體。

　　135和180彎管傳感器外形圖如下：180彎管傳感器只有水平形式。

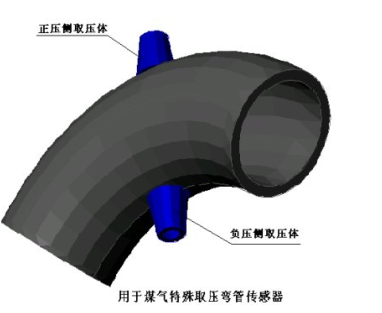

　　彎管傳感器測量介質不同（主要是考慮臟污程度、氣體濕度及是否容易結晶等），彎管傳感器的加工制造亦稍有不同。依測量介質又將彎管傳感器分為特殊介質用彎管傳感器和普通介質用彎管傳感器。下圖給出了用于測量焦爐煤氣用90彎管的外形圖。

　　無論哪一種彎管傳感器，彎管弧長大的一方為正壓側，接差壓變送器的正壓室（差壓變送器說明書中有詳細介紹和標注）。

　　事實上，彎管傳感器采用焊接法安裝在測量管道的九十度轉彎處，其空間安裝狀態原則上可以是任意的，也就是說彎管傳感器在安裝時沒有嚴格的方位或方向要求。

　　三、彎管流量計系統的附件

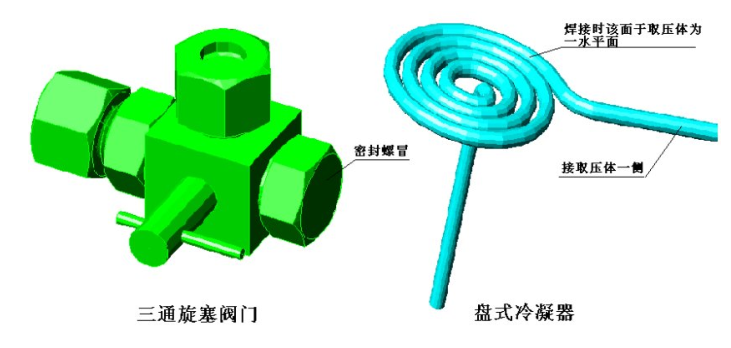

　　彎管流量計屬于差壓式流量計，附件大都和孔板等差壓流量計相同（如用溫、壓密度補償用的溫度組件和壓力變送器，儀表管用的針型閥門等），但有些附件是彎管流量計所獨有的，這和彎管流量計的低差壓、免維護特點是緊密聯系在一起的。如用于蒸汽計量平衡液位用的盤式冷凝器，測量臟污介質防堵用的旋塞三通閥門。見下圖

　　四、彎管流量計的安裝

　　1、彎管傳感器、盤式冷凝器、三通旋塞閥的安裝

　　l90彎管傳感器的彎徑比固定在1.5D（彎管內徑D），如替換處原彎頭采用的為1.5D彎頭，一般情況將原彎頭順焊口切掉即可正常安裝。如替換處不是1.5D彎頭，應補足安裝空間（小于1.5D彎頭時，原直管應切掉相應部分長度，大于1.5D彎頭時，彎管傳感器兩邊應補足相應長度），這時補足部分的焊縫距離應滿足相應焊接規范的要求且距離彎管傳感器的兩個端面至少為1D。需要特別指出的是由于管道的安裝應力、熱應力等原因，切掉原彎頭時最好按提供的彎管傳感器的實際尺寸略少為宜。

　　對于水平用彎管傳感器，測量介質為蒸汽或其他冷凝氣體或溫度較高（低）的液體時，焊接彎管傳感器焊接時一定要保證兩側取壓口及一起相連接的盤式冷凝器處于同一標高上。對于垂直用彎管傳感器，要盡量保證兩側的取壓口在一個鉛垂面上（方便差壓值的補償修正）。由于彎管傳感器兩個取壓口處于彎管的兩側，因此要想準確保證兩個盤式冷凝器及取壓口在同一水平面上是不容易的，

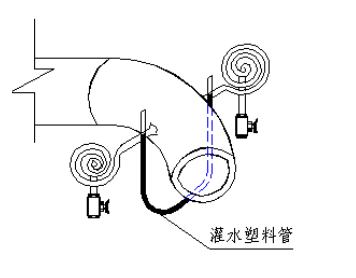

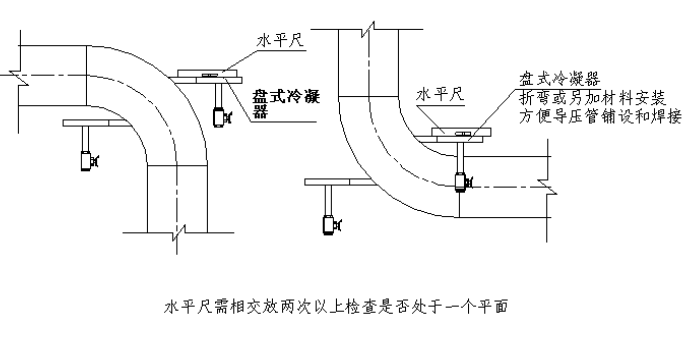

我們在這里提供一個簡易測量方法供用戶安裝時參考（如圖所示）。取一根足夠長的透明塑料管灌滿水，將塑料管兩端分放在彎管兩側兩個測壓口處，利用塑料管兩端可見的管內水平液面仔細調整兩側取壓體的高度，就可以方便地使兩側取壓體處于同一水平面上。盤式冷凝器只有在測量蒸汽時使用（替代原冷凝罐），無論是水平用還是垂直用彎管傳感器，盤式冷凝器的螺旋面和相連接的取壓體必須在同一水平面上，絕對不能安裝成其他傾斜狀態,其安裝檢查方法如圖。水平尺放于盤式冷凝器后氣泡在中間為水平位置，交叉放置兩次都符合水平要求可判定盤式冷凝器與取壓體在一個水平面上。（以90彎管傳感器垂直安裝為例，135彎管垂直安裝類同。

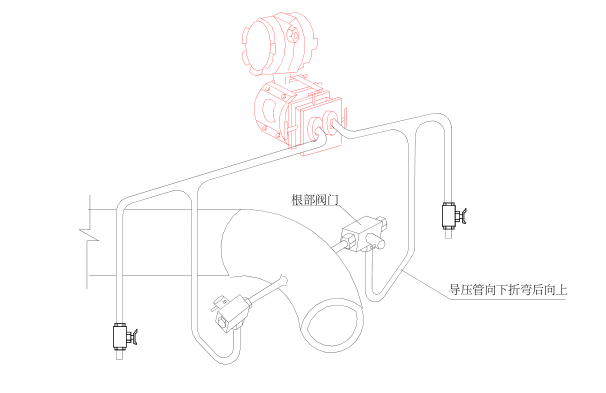

　　對于常溫液體，彎管傳感器的焊接不必要苛求兩側取壓體的標高等事項，也不存在盤式冷凝器的安裝問題。但當差壓變送器的安裝位置高于彎管傳感器的安裝位置時，取壓體根部閥門后的導壓管應向下折彎后在轉而向上鋪設即可。如圖：

　　對于測量含有少許水分的空氣、煤氣等介質時，對于彎管傳感器的安裝要務必使取壓體的傾斜角度指向上方（彎管傳感器取壓體的傾斜角度出廠時已制作完成），絕對不允許安裝成指向下方。

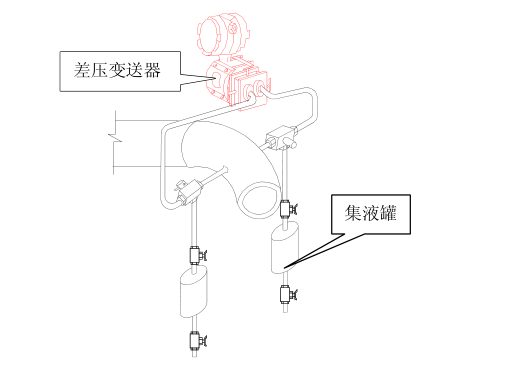

　　對于測量含有少許水分的空氣、煤氣等介質時，對于差壓變送器的安裝位置要盡量要盡量高于彎管傳感器的位置，并最好加裝集液裝置。如圖

　　三通旋塞閥應用于測量介質較臟或不能輕易停產檢修的氣體、液體等工業場合。安裝的要點是與密封螺帽相對的一頭直接接彎管傳感器的取壓體，另一側接導壓管。不可接反。否則起不到在線清理的作用。

　　2．差壓變送器、壓力變送器、溫度組件、導壓管的安裝

　　這部分的安裝同孔板流量計，具體參照有關的規范計、標準和相應產品的使用說明書。其中壓力、溫度組件在管道上的開孔應距離彎管傳感器的端集液罐差壓變送器面最好5倍管徑以上。系統安裝完成以后的狀態參見系統示意圖。

　　五、垂直安裝彎管傳感器差壓值的修正問題（只對于蒸汽測量系統）

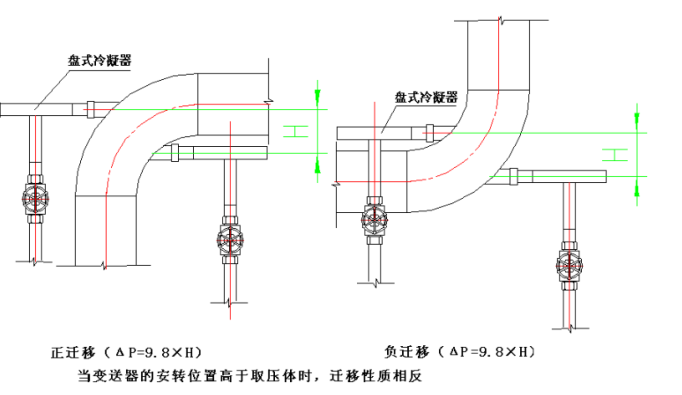

　　垂直安裝的彎管傳感器分為以下兩種情況，一種是正壓側在上的安裝狀態，另一種為負壓側在上的安裝狀態。這兩種安裝狀態都形成附加的差壓值，使用時必須對差壓變送器的零點進行遷移。具體是正遷移還是負遷移除和彎管傳感器的安裝狀態有關外，還和差壓變送器與彎管傳感器的相對高低位置有關。遷移值的大小為重力加速度（一般取9.8）和正負壓側的高差（單位為毫米）的乘積，單位為帕斯卡。（附圖以90彎管傳感器垂直安裝為例）

　　當差壓變送器的安裝位置低于兩個取壓體的標高且彎管傳感器的正壓側在上時，差壓變送器為正遷移（相當于在差壓變送器的正壓室加一個遷移值大小的差壓，人為將差壓變送器調至4mA電流輸出，即動態零點）。負壓側在上則為負遷移（相當于在差壓變送器的負壓室加一個遷移值大小的差壓，人為將差壓變送器調至4mA電流輸出，即動態零點）；當差壓變送器的安裝位置高于彎管傳感器的兩個取壓體標高時，彎管傳感器的正壓側在上時為負遷移，負壓側在上時為正遷移。

　　其中正、負遷移的概念較容易混淆（不同的書中概念也不統一），在這里按以上文字說明定義。
