西安華恒儀表制造有限公司是主要生產流量計和變送器的儀表廠家，擁有自主的研發團隊和生產線?？梢宰灾餮邪l設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下孔板流量計_一體化孔板流量計廠家。

　　一、 概述：

　　節流裝置是與差壓計或差壓變送器配套構成為差壓式流量計。 廣泛地被應用于單相條件下的液體、 氣體和水蒸汽的流量測量、 控制和調節， 更適用于高靜壓高溫的場合。我公司生產的節流裝置和組件， 執行標準為 GB／ T-2624-93 和 ISO5167-9l， 取壓方式有角接取壓、 法蘭取壓和徑距取壓以及特殊取壓， 節流件有標準孔板， 標準噴嘴、 長徑噴嘴、圓缺孔板、 四分之一圓孔板、 限流孔板、 文丘里管等， 供貨形式可分為組件和整套裝置， 因而能在石油、 化工、 冶金、 電力、 紡織、 食品、 軍工、 能源、 環保等行業的生產和實驗過程中得到普遍使用孔板流量計_一體化孔板流量計廠家。

　　二、 工作原理：

　　當充滿管道的流體流經管道內的節流裝置時， 流束將在節流件處形成局部收縮， 從而使流速增加， 靜壓力降低， 于是在節流件前后產生了靜壓力差(差壓) ， 流體的流速愈大， 在節流件前后產生的差壓也愈大， 根據能量守恒定律和流動連續方程， 通過測量差壓而衡量流體流過節流裝置的流量。

　　三、 特點：

　　結構簡單， 無可動部件、 長期使用穩定可靠， 精度高。 有豐富的設計制造和應用經驗。標準化程度高， 線性好， 可不必進行實流標定。 孔板流量計有可靠的實驗數據和完善的國際、國家標準 GB2624-93。 在國外和國內有著其固有的巨大市場， 用戶熟悉、 數據完善； 遵循國際標準計算與加工、使用靈活方便； 國內目 前流量測量中應用最廣泛的仍然是差壓式流量計，據有關資料的估計占流量儀表總用量的 75%-85%之間。 它在蒸汽鍋爐、 石油、 化工、 鋼鐵、電力、 水利、 造紙、 制藥、 食品和化纖等行業中被廣泛使用。

　　四、 原理及結構：

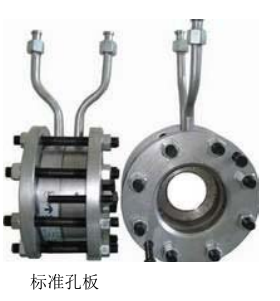

　　充滿管道的流體， 當它們流經管道內的流量孔板時， 流速將在流量孔板的節流處形成局部收縮， 從而使流速加快， 靜壓力降低， 于是在標準孔板前后便產生了壓力降或叫壓差， 介質流動的流量愈大， 在流量孔板前后產生的壓差也就愈大， 所以可通過測量壓差來測量流體流量的大小。 這種測量方法是以流動連續性方程（質量守恒定律） 和伯努利方程式（能量守恒定律） 的原理為基礎的。

　　五、 主要技術參數：

　　◇公稱通徑： DN20  DN1000

　　◇依據國家標準 GB/T2624-93 進行設計制

　　◇依據國家檢定規程 JJG 640-94 進行出廠檢定

　　◇基本精度： 0. 5%、 1%、 1. 5%

　　◇流量范圍：  1: 15

　　◇公稱壓力： 0. 6、 1. 0、 1. 6、 2. 5、 4. 0、 6. 4、 10（MPa）

　　◇被測介質： 飽和蒸氣、 過熱蒸氣、 水、 空氣、 天然氣、 其它混合介質

　　◇被測介質溫度： -10℃~+450℃

　　◇供電電源： 智能流量積算儀 220VAC， 流量變送器 24VDC（由積算儀供電） ，

　　◇輸出信號： 4-20mA DC 或 RS485 通訊

　　◇防爆性能： 本安型 ibIICT5

　　六、 安 裝：

　　◇可水平、 垂直安裝， 應保證管內充滿液體。

　　◇孔板流量計前， 后直管段應是直的， 無肉眼可見彎曲， 同時應是圓的, 內壁應潔凈，無凹坑與沉淀物。

　　◇直管段長度要求及節流裝置安裝應符合 GB/T2622493 有關規定。

　　訂貨時請詳細提供以下數據：

　?。?） 被測介質名稱

　?。?） 最大、 常用、 最小流量。

　?。?） 工作壓力、 工作溫度

　?。?） 介質密度、 粘度 （水， 蒸汽， 常用氣體可以不提供）

　?。?） 管道材質、 內徑、 外徑

　　以上就是孔板流量計_一體化孔板流量計廠家的全部內容，如有疑問，可以隨時聯系我們。
