孔板流量計


一、用途及工作原理
孔板流量計用以測定瓦斯抽放管路中的瓦斯流量。當氣體經管路通過孔板時，流速會增大，在孔板兩側產生壓差，且流量與壓差之間存在著一個恒定的關系，通過壓差可以計算出管路中氣體的流量。
二、構造

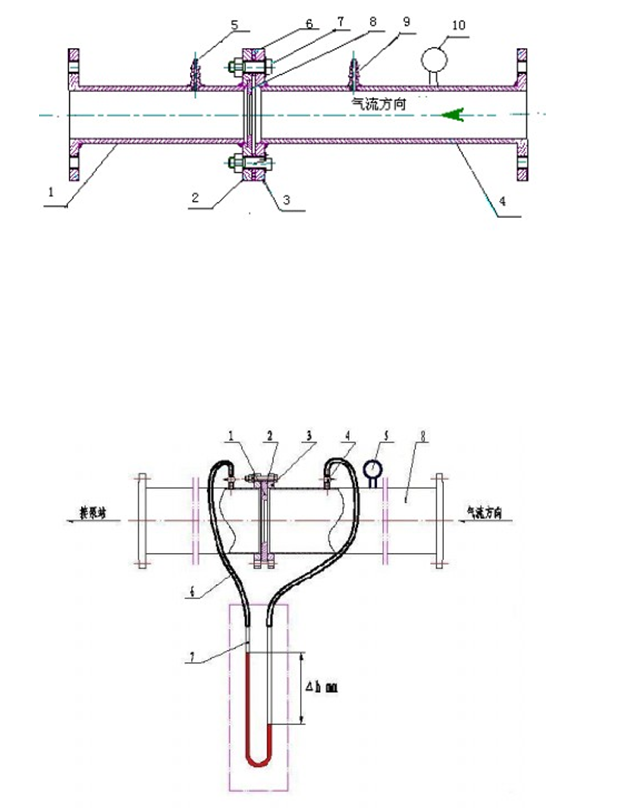

孔板流量計由孔板、取壓嘴（壓差計接頭）和鋼管組成。孔板選用                                                                                          304 材質。其結構簡圖如圖所示。








1、孔板； 2、橡膠墊圈； 3、法蘭盤； 4、測壓咀； 5、壓力表； 6、膠皮管；
7、U型管壓差計； 8、鋼管孔板流量計結構原理圖

三、規格
通過估算抽放瓦斯量和水柱壓差    h 值的測量范圍，合理選擇孔板直徑的大小。一般孔板壓差 &D測量范圍在                                               100~1000Pa。詳細見附錄。
四、使用
孔板流量計先與管路連接固定好，然后將      U型壓差計灌半下水。排凈玻璃管中的氣泡后，將連接膠管插上。將兩根膠管對折，一只手攥緊，將膠管的另兩端插到流量計的測壓
咀上。插牢后攥膠管的手松開（要使兩根管同步通氣）     ，穩定后按說明書讀取壓差，計算。
五、注意事項

1. 在抽放瓦斯管路中安裝孔板時， 孔板的孔口必須與管道同心， 其端面與管道軸線垂直， 偏心度﹤ 1－2%；

2. 安裝孔板的管道內壁，在孔板前后距離      2D 的范圍內，不應有凹凸不平，焊縫和墊片等；

3. 孔板流量計的上游  (前端)，管道直線長度≧  20D，下游 (后端)長度≧ 10 D；

4. 要經常清理孔板前后的積水和污物，孔板銹蝕要更換；

5. 抽放瓦斯量有較大變化時，應根據流量大小更換相應的孔板。六、管道抽放瓦斯量的計算

可采用下列簡易公式對移動泵站最大抽氣量進行計算：

qv = K      h
式中： qv    氣體體積流量， m³/min；
K     孔板系數（出廠時已測定） ；
h;         U 型管水柱壓差， mm。若為水銀柱，應乘以                  13.6。


一、     主要技術參數及功能要求：

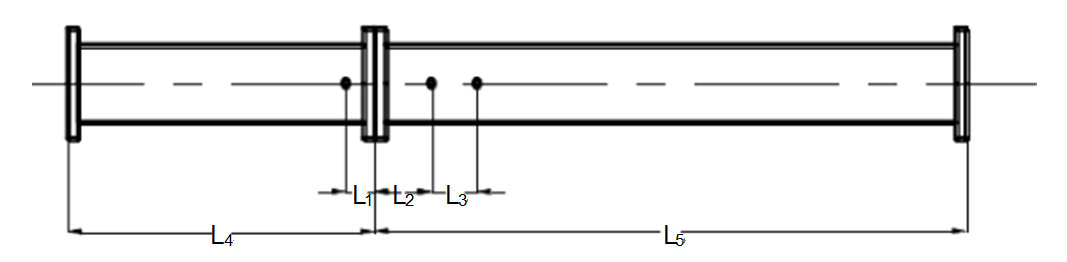

1、孔板流量計尺寸圖如下：


孔板流量計尺寸圖

2、孔板流量計尺寸一覽表：



孔板流量計尺寸表


3、其他要求：
1、孔板系數   K  值為出廠時測定，                        標于合格證和孔板上                        （孔板系數                        K 值及精度等級由使用單位根據實際情況提供）。
2、孔板選用   304 材質，直管段無縫鋼管。


3、未盡事宜按國家、行業相關標準執行。
4、符合井下使用的有關規定。
5、連接方式：法蘭連接、焊接     。
